I requisiti di coppia per rafforzare un morsetto di tensione sono molto importanti, soprattutto quando sei nel settore della fornitura di queste cose, come me. Gestisco una società di fornitura di morsetti di tensione e ho visto in prima persona quanto sia cruciale ottenere la coppia giusta.
Prima di tutto, parliamo di cosa sia un morsetto di tensione. È un dispositivo utilizzato nei sistemi elettrici e meccanici per proteggere conduttori, cavi o altri componenti in tensione. Esistono diversi tipi di morsetti di tensione là fuori, come ilBullone di tensione, ILMorsetto di deformazione del tipo a cuneoe ilMorsetto di tensione del conduttore core composito in fibra di carbonio. Ogni tipo ha una sua progettazione e funzione uniche, ma condividono tutti l'obiettivo comune di fornire una connessione affidabile in tensione.
Quindi, perché i requisiti di coppia sono così importanti? Bene, se non stringi il morsetto di tensione alla coppia corretta, potresti finire con un sacco di problemi. Per cominciare, un morsetto sotto serrato potrebbe non contenere saldamente il conduttore o il cavo. Ciò può portare a collegamenti sciolti, che a loro volta possono causare arco elettrici, surriscaldamento e persino guasti alle apparecchiature. In un sistema meccanico, un morsetto di tensione sciolto può provocare vibrazioni, che possono danneggiare i componenti nel tempo.
D'altra parte, in modo eccessivo - stringere il morsetto può anche essere una brutta cosa. Può causare stress eccessivi sul morsetto stesso, sul conduttore o sulla struttura di supporto. Questo può portare a usura prematura, crack o persino rotture. In alcuni casi, il serraggio eccessivo può anche distorcere la forma del morsetto, che può influire sulla sua capacità di stabilire una connessione adeguata.
Ora, come si determinano i requisiti di coppia corretti per un morsetto di tensione? Ci sono diversi fattori da considerare.
Il primo fattore è la dimensione e il tipo di morsetto. Diverse dimensioni e tipi di morsetti di tensione hanno specifiche di coppia diverse. Ad esempio, un morsetto più grande richiederà generalmente più coppia per serrare di una più piccola. Anche il materiale del morsetto svolge un ruolo. Un morsetto fatto di un materiale più duro può richiedere più coppia per raggiungere lo stesso livello di tensione di un morsetto fatto di materiale più morbido.
Il secondo fattore è il tipo di conduttore o cavo bloccato. Il materiale, le dimensioni e la forma del conduttore possono influire sui requisiti di coppia. Ad esempio, un cavo di diametro maggiore può richiedere più coppia per fissarlo correttamente di uno più piccolo. E se il conduttore è realizzato con un materiale più fragile, devi stare attento a non stringere il morsetto per evitare di danneggiarlo.
Il terzo fattore è l'ambiente dell'applicazione. Se il morsetto di tensione viene utilizzato in un ambiente ad alta vibrazione, potrebbe essere necessario aumentare leggermente la coppia per garantire una connessione sicura. Allo stesso modo, se il morsetto è esposto a temperature estreme, potrebbe essere necessario regolare i requisiti di coppia di conseguenza.
Per capire gli esatti requisiti di coppia, è sempre una buona idea fare riferimento alle specifiche del produttore. La maggior parte dei produttori di morsetti di tensione fornisce grafici di coppia dettagliati in base al modello e alle dimensioni specifiche del morsetto. Questi grafici tengono conto di tutti i fattori che ho citato in precedenza e ti danno una chiara linea guida su quanta coppia applicare.
Diamo un'occhiata più da vicino ai diversi tipi di morsetti di tensione e ai loro requisiti di coppia.

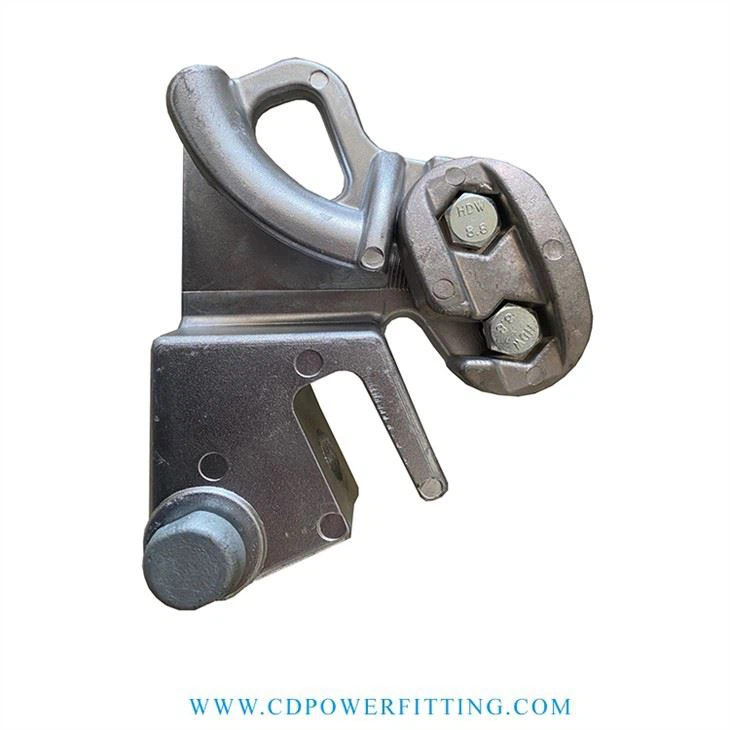

ILBullone di tensioneè uno dei tipi più comuni. Usa bulloni per stringere il morsetto attorno al conduttore. I requisiti di coppia per un morsetto di tensione bullonato dipendono dalle dimensioni dei bulloni. I bulloni più piccoli di solito richiedono meno coppia, mentre quelli più grandi necessitano di più. Ad esempio, un bullone da 1/4 di pollice può richiedere una coppia di circa 10-15 piedi - libbre, mentre un bullone da 3/8 - pollici potrebbe aver bisogno di 20-30 piedi - libbre.
ILMorsetto di deformazione del tipo a cuneofunziona usando un meccanismo a cuneo per afferrare il conduttore. I requisiti di coppia per questo tipo di pinza sono spesso correlati alla forza necessaria per guidare il cuneo in posizione. Questo può variare a seconda delle dimensioni del morsetto e del conduttore. In generale, dovrai applicare una coppia sufficiente per garantire che il cuneo sia saldamente seduto e fornisca una buona presa sul conduttore.

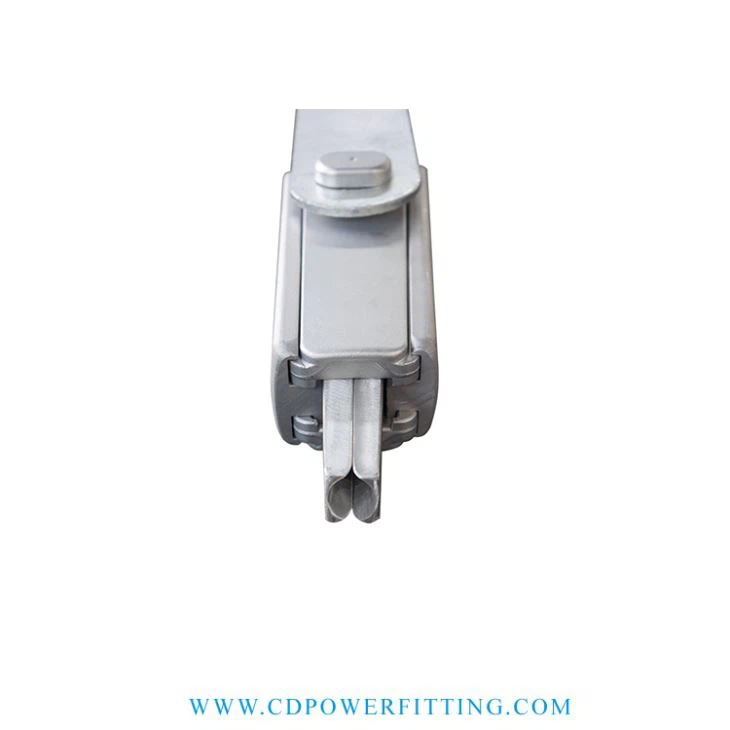

ILMorsetto di tensione del conduttore core composito in fibra di carbonioè un tipo più specializzato di morsetto. I conduttori di core composito in fibra di carbonio sono leggeri e hanno un'alta resistenza, ma richiedono anche un'attenta maneggevolezza. I requisiti di coppia per questo tipo di pinza sono progettati per garantire una connessione sicura senza danneggiare il delicato nucleo in fibra di carbonio. Le specifiche del produttore ti forniranno i valori di coppia esatti per diverse dimensioni di conduttori in fibra di carbonio.
Quando si tratta di rafforzare effettivamente il morsetto di tensione, è necessario utilizzare gli strumenti giusti. Una chiave di coppia è il modo più accurato per applicare la quantità corretta di coppia. Ti consente di impostare il valore di coppia desiderato e fare clic o dare qualche altra indicazione quando viene raggiunto quel valore. L'uso di una chiave di coppia ti garantisce che non si stringe - o oltre - serrare il morsetto.
Oltre a utilizzare una chiave di coppia, è anche necessario seguire la procedura di serraggio corretta. Di solito, dovresti stringere i bulloni o altri dispositivi di fissaggio in un motivo incrociato. Questo aiuta a distribuire la forza uniforme attraverso il morsetto e garantisce una connessione più uniforme.
Quindi, se sei sul mercato per i morsetti di tensione, se è ilBullone di tensione, ILMorsetto di deformazione del tipo a cuneoo ilMorsetto di tensione del conduttore core composito in fibra di carbonio, assicurati di comprendere i requisiti di coppia. E se hai domande su quale morsetto sia giusto per la tua applicazione o quali siano i valori di coppia corretti, non esitare a metterti in contatto con noi. Siamo qui per aiutarti a fare la scelta migliore e assicurarti che i tuoi morsetti di tensione siano installati correttamente. Contattaci per ulteriori informazioni e per avviare il processo di negoziazione degli appalti.
